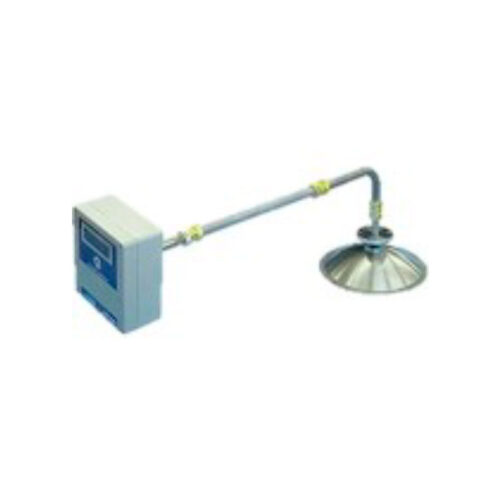

| Alimentação | 90~240VAC, 50/60Hz |
| Consumo | Aprox. 15W |
| Frequência de onda | Aprox. 10GHz |
| Alcance | Máx. 50m (Dependendo do tipo de material) |
| Precisão | ±10mm (material metálico) |
| Saídas | Analógica: 4mA~20mA Digital: RS-422 Abnormal: 1a relé (30VDC 2A ou 250VAC 0,5A) |
| Dimensões | 200 x 200 x 120 mm (controlador, sem antena) |
| Temperatura de operação | Controlador: -10°C à 50°C Antena: -40°C à 600°C |
| Material | Controlador: Alumínio fundido Antena: Aço inox SUS316 |
| Peso | Controlador: aprox. 6kg Antena: aprox. 3kg |
| Aplicações | Nível em carro torpedo Perfil de material no forno da coqueria Anticolisão em máquinas no mesmo trilho Medição pontual da espessura refratários Medição de nível no forno convertedor Medição de nível em forno panela Rastreamento de material |
Soluções para medição contínua de nível utilizando sensores micro-ondas com tecnologia FM-CW (Frequency-Modulated Continuous-Wave), são os mais adequados para aplicações críticas na siderurgia, tais como medições de nível de carga de/em: Alto-forno, carro torpedo, convertedor, panelas com metal líquido, carvão na coqueria, coque no CDQ; E em sistemas de prevenção de colisão para máquinas no mesmo trilho e outras diversas aplicações que incluem a medição de nível em todos os tipos de fornos, visando aumento da produtividade e maior segurança na operação.
-
-

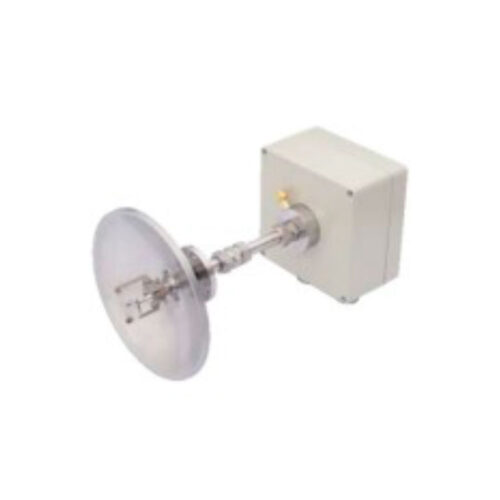

Alimentação 90~240VAC, 50/60Hz Consumo Aprox. 15W Frequência de onda 24GHz Alcance Máx. 50m ou 100m (opcional) Precisão ±5mm (objetos metálicos) Saídas Analógica: 4mA~20mA Digital: RS-422 Abnormal: 1a relé (30VDC 2A ou 250VAC 0,5A) Dimensões 200 x 200 x 120 mm (controlador, sem antena) Temperatura de operação Controlador: -10°C à +50°C Antena: -40°C à +600°C Material Controlador: Alumínio fundido Antena: Aço inoxidável Peso Controlador: aprox. 6kg Antena: aprox. 3kg Aplicações Medição de nível em Alto Forno Medição de nível em carro torpedo Medições de nível na coqueria Medições de nível no CDQ Medição de nível no convertedor (com braço robótico) -

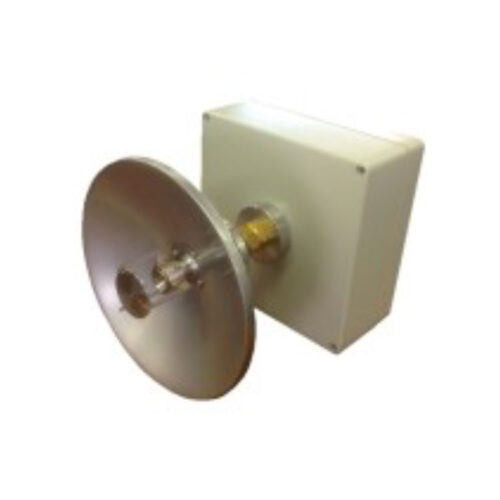

Alimentação 90~240VAC, 50/60Hz Consumo Aprox. 30W Frequência de onda Aprox. 45GHz Alcance Max. 50m Precisão ±5mm (objetos metálicos) Saída Analógica: 4mA~20mA Abnormal: 1a relé (30VDC 2A ou 250VAC 0,5A) Dimensão 240 x 240 x 120 mm (controlador, sem antena) Temperatura de operação Controlador: -10°C à +50°C Antena: -40°C à +200°C Material Controlador: Alumínio fundido Antena: Aço inox SUS316 Peso Controlador: aprox. 6,5kg Antena: aprox. 3kg Aplicações Medição de nível no convertedor Medição de nível no Alto forno -

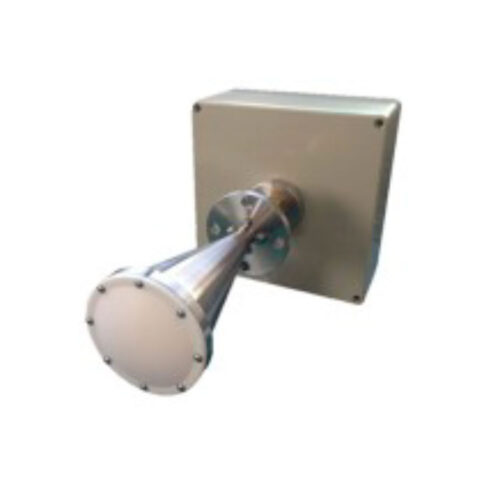

Alimentação 90~240VAC, 50/60Hz Consumo Aprox. 30W Frequência de onda Aprox. 79GHz Alcance Max. 50m Precisão ±5mm (objetos metálicos) Saídas Analógica: 4mA~20mA Abnormal: 1a relé (30VDC 2A ou 250VAC 0,5A) Dimensões 240 x 240 x 120 mm (controlador, sem antena) Temperatura de operação Controlador: -10°C à +50°C Antena: -40°C à +200°C Material Controlador: Alumínio fundido Antena: Aço inox SUS316 Peso Controlador: aprox. 6,5kg Antena: aprox. 2kg Aplicações Medição do perfil de carregamento 2D no alto forno Medição da superfície 3D de carregamento no alto forno Medição de nível no convertedor
